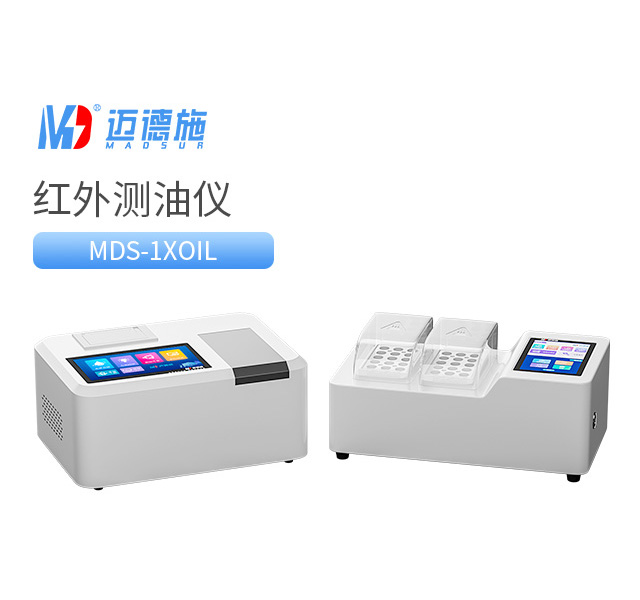

紅外測油儀是利用油類物質對特定波長紅外線的吸收特性（如烴類分子中C-H鍵的紅外吸收），定量檢測水體、土壤、工業廢水等樣品中油含量的專業設備，廣泛應用于環保監測（如污水廠出水油含量檢測）、石油化工（如原油泄漏監測）、食品加工（如食用油純度檢測）等領域。其主體結構圍繞“樣品處理-光學檢測-信號轉換-結果輸出”的檢測流程設計，主要包括樣品預處理模塊、光學檢測模塊、信號處理模塊與系統控制模塊四大部分，各模塊協同工作，確保油含量檢測的精準與高效。

一、樣品預處理模塊

樣品預處理模塊的核心作用是將復雜樣品（如含雜質、乳化的水樣）處理為符合光學檢測要求的澄清油樣，避免雜質干擾紅外吸收信號，主要包含以下部件：

1、萃取與分離部件

針對水樣、土壤浸出液等樣品，需通過萃取將油類物質從水相轉移至有機相（如四氯乙烯、四氯化碳等萃取劑）。模塊內通常配備專用萃取容器（如分液漏斗、帶塞比色管），部分自動型紅外測油儀還集成自動萃取裝置，通過機械震蕩或攪拌實現樣品與萃取劑的充分混合，縮短萃取時間；同時配備分層輔助部件（如離心管、靜置架），幫助萃取后的有機相（含油）與水相快速分離，確保取上層澄清有機相進行后續檢測，避免水相殘留導致的檢測偏差。

2、過濾與除雜部件

若萃取后的有機相仍含微小顆粒雜質（如土壤樣品中的泥沙、水樣中的懸浮物），需通過過濾部件去除雜質。常見的過濾部件為專用濾膜（或濾紙）與過濾裝置（如針筒式過濾器、負壓過濾瓶），濾膜孔徑需適配樣品特性（如去除微米級雜質），防止雜質堵塞后續光學檢測通道或吸附油類物質，影響檢測結果準確性；部分設備還配備除水部件（如無水硫酸鈉干燥柱），若有機相中殘留微量水分，可通過干燥柱吸附水分，避免水分對紅外光的吸收干擾油類物質檢測。

二、光學檢測模塊

光學檢測模塊是紅外測油儀的核心，通過產生特定波長紅外光、讓光穿過油樣、檢測吸收信號，完成油含量的初步數據采集，主要包含以下關鍵部件：

1、紅外光源

紅外光源需能穩定發射油類物質特征吸收波長的紅外光（如C-H鍵對應的2930cm?1、2960cm?1、3030cm?1等波長），常見的光源為硅碳棒、鎳鉻絲燈等，具備發光穩定、壽命長的特點。光源外層通常配備散熱與控溫部件（如散熱片、恒溫套筒），避免光源溫度過高導致發光強度波動，確保紅外光強度穩定，為后續檢測提供均勻的入射光。

2、單色器

單色器的作用是從紅外光源發射的連續光譜中，篩選出與油類物質特征吸收對應的特定波長紅外光，排除其他波長光的干擾。核心部件為光柵（或棱鏡）與狹縫，光柵通過色散作用將復合紅外光分解為不同波長的單色光，再通過狹縫精準控制出射光的波長范圍，確保只有目標波長的紅外光進入檢測通道。部分高精度紅外測油儀采用雙光柵設計，進一步提升波長篩選精度，減少雜散光對檢測的影響。

3、樣品檢測池

樣品檢測池是紅外光與油樣相互作用的場所，需采用對紅外光透明的材質（如石英、氯化鈉晶體），確保紅外光可順利穿過油樣。檢測池通常為固定厚度的密封池（或可更換厚度的池體），適配不同濃度油樣（高濃度油樣用薄池，低濃度油樣用厚池），池體兩端配備透光窗口，窗口需保持清潔無劃痕，避免影響光的透過率；部分自動進樣型設備還集成自動進樣部件（如進樣泵、管路），可自動將預處理后的油樣注入檢測池，減少人工操作誤差。

4、紅外檢測器

紅外檢測器用于接收穿過樣品檢測池的紅外光，將光信號轉換為電信號。常見的檢測器為光電二極管、熱電檢測器等，具備高靈敏度與快速響應特性，可精準捕捉紅外光強度的微小變化（油樣濃度越高，吸收的紅外光越多，透過的光強度越弱）。檢測器外層通常配備避光與恒溫部件，防止外界光線干擾與溫度波動影響檢測精度，確保電信號能真實反映油樣對紅外光的吸收程度。

三、信號處理模塊

信號處理模塊接收紅外檢測器輸出的電信號，通過放大、濾波、計算等處理，將其轉換為可讀取的油含量數據，主要包含以下部件：

1、信號放大與濾波電路

檢測器輸出的原始電信號通常微弱且含噪聲（如電路干擾產生的雜波），需通過信號放大電路（如運算放大器）將電信號放大至可處理范圍；同時通過濾波電路（如低通濾波器）去除噪聲信號，保留與油樣吸收相關的有效信號，避免噪聲導致的數據波動，確保信號的穩定性與準確性。

2、數據計算與轉換單元

該單元基于“朗伯-比爾定律”（油樣濃度與紅外光吸收強度成正比），將濾波后的電信號轉換為油含量數據。核心為微處理器（或?qū)Ｓ眯酒瑑?nèi)置預設的校準曲線（通過標準油樣校準獲得），微處理器根據檢測到的電信號強度，結合校準曲線計算出油樣中的油含量；同時具備數據修正功能，可自動扣除空白樣品（純萃取劑）的吸收信號，減少溶劑本身對檢測結果的影響。

四、系統控制模塊

系統控制模塊是紅外測油儀的“中樞”，負責控制各模塊協同工作、設定檢測參數、顯示與存儲檢測結果，主要包含以下部件：

1、操作與顯示單元

通常配備觸摸屏或按鍵面板，工作人員可通過操作單元設定檢測參數（如檢測波長、樣品類型、萃取劑種類）、啟動/停止檢測流程；顯示單元（如LCD顯示屏）實時顯示檢測進度（如萃取狀態、光信號強度）、中間數據（如吸光度值）與最終油含量結果，部分設備還支持顯示校準曲線、歷史檢測數據，方便工作人員查看與追溯。

2、數據存儲與輸出接口

設備內置存儲芯片（或可擴展存儲卡），可存儲大量檢測數據（如樣品編號、檢測時間、油含量結果），避免數據丟失；同時配備數據輸出接口（如USB、RS232、以太網接口），支持將檢測數據導出至電腦、打印機或?qū)嶒炇夜芾硐到y(tǒng)，便于數據的進一步分析（如統計報表生成）、存檔與共享，符合環保監測、工業質控等場景的數據管理需求。

3、狀態監控與保護單元

該單元實時監控設備各模塊的運行狀態（如光源溫度、檢測器電壓、萃取裝置運行情況），若出現異常（如光源故障、檢測池漏液），會立即觸發報警（如聲光提示、屏幕彈窗），并暫停檢測流程，防止設備損壞或檢測結果失真；部分設備還具備過載保護、過熱保護功能，當電路電流過大或核心部件溫度過高時，自動切斷電源，保障設備與操作人員安全。

五、總結

紅外測油儀的主體結構通過樣品預處理模塊保障樣品質量，光學檢測模塊采集核心吸收信號，信號處理模塊實現數據轉換，系統控制模塊統籌運行與結果輸出，各模塊緊密銜接，共同完成油含量的精準檢測。不同類型的紅外測油儀（如手動型、自動型、便攜式）在結構細節上可能存在差異（如便攜式設備簡化預處理模塊、集成電池），但核心結構與工作邏輯一致，均圍繞“精準捕捉紅外吸收信號、高效轉換為油含量數據”的目標設計，為油類物質檢測提供可靠的結構支撐。
